建設機械用制御バルブ加工専用機

建設機械用制御バルブ加工専用機

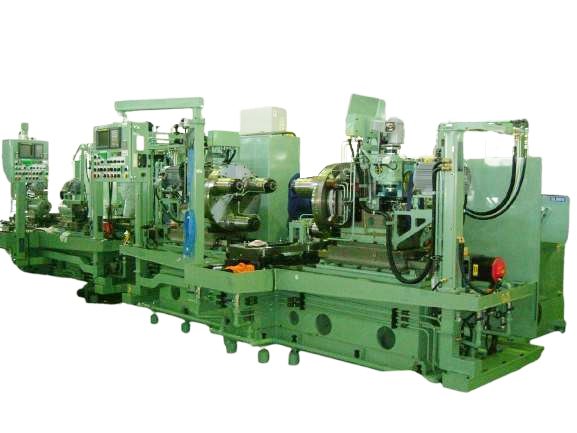

構成及び用途:パレット輸送型の2-ステーションのトランスファーマシンで、第一工程(A機)及び第二工程(B機)の2台により構成されています。バルブハウジングのバルブ穴を効率よく加工します。
前工程―鋳物素材で外側6面加工
本工程―ドリル、リーマ加工(ホーニング仕上げ前工程)

1.高精度、高能率加工を行います。
  多くの実績を有するコンパクトで剛性の高いドラム型ターレットヘッドを対向式に配置し、その中央部にはクロススライド上に取り付けられた治具ステーションが位置しています。このクロススライドの位置決めはサーボモータにより行われます。
  A機:3割出しターレッドヘッド対向配置
      中央部クロススライド上に取り付けられた治具ステーションを配置
  B機:右側 2割出しターレットヘッド及びボーリングヘッドを配置
左側 2割出しターレットヘッド及びボーリングヘッドを配置し
        これらはサーボモータにより駆動されるクロススライド上に取り付けられています。
    中央部 クロススライド上に取り付けられた治具ステーションを配置
2.加工物搬送装置は作業効率を向上させます。
  ローディング、アンローディングテーブル、判別ステーション、パレット搬送装置、パレット移載装置を持ち、パレットに対する加工物のクランプ、アンクランプ作業以外は全て自動にて行いますので、重量加工物(約80 kg)にも関わらず、作業効率の向上が出来ました。パレットのシムプレート交換のみにより6種類の加工物の生産に容易に対応します。
3.切削油装置及びスプラシュガードは加工条件の安定と作業環境を配慮しています。
  切削油装置 2系統方式 高圧 30 kg/cm3 スピンドルスルー用
              低圧 5 kg/cm3  切粉流し用
        フィルター 3μ 切削油音調装置付仕様
  スプラシュガードは油漏れ対策に充分注意を払った設計で、ミストコレクター及び消火装置が装備されています。
業界 建機業
ワーク名称 油圧機器(バルブハウジング)
加工内容 複合加工(外形以外の全加工)
機械構成 セル型専用機
搬送形式 パレットフィード
仕様 冶具シャトル
製造年月日 2004.09
